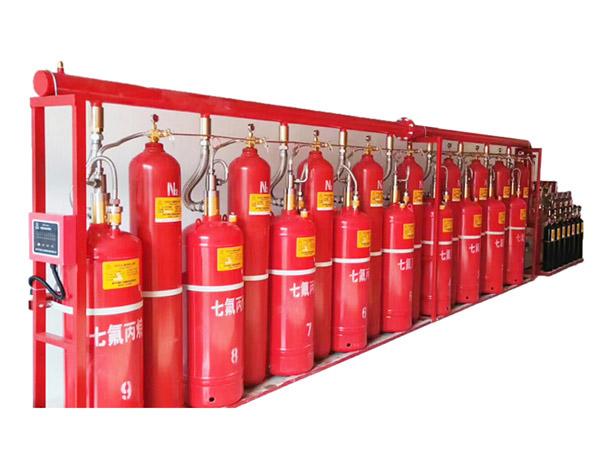

一、系统组成

灭火剂瓶组、动力气体瓶组、驱动气体瓶组、单向阀（灭火剂流通管路)、单向阀（启动气体管路）、集流管、安全泄放装置、选择阀、电磁驱动装置、信号反馈装置、喷嘴、驱动管路等组成。

二、工作原理

外贮压式七氟丙烷灭火系统是将七氟丙烷灭火剂和动力气体分别贮存于不同的容器内，在喷放灭火剂时，把动力气体充入灭火剂贮存钢瓶，使灭火剂容器内的压力迅速升高，推动灭火剂高速通过管网系统，实施喷放灭火。

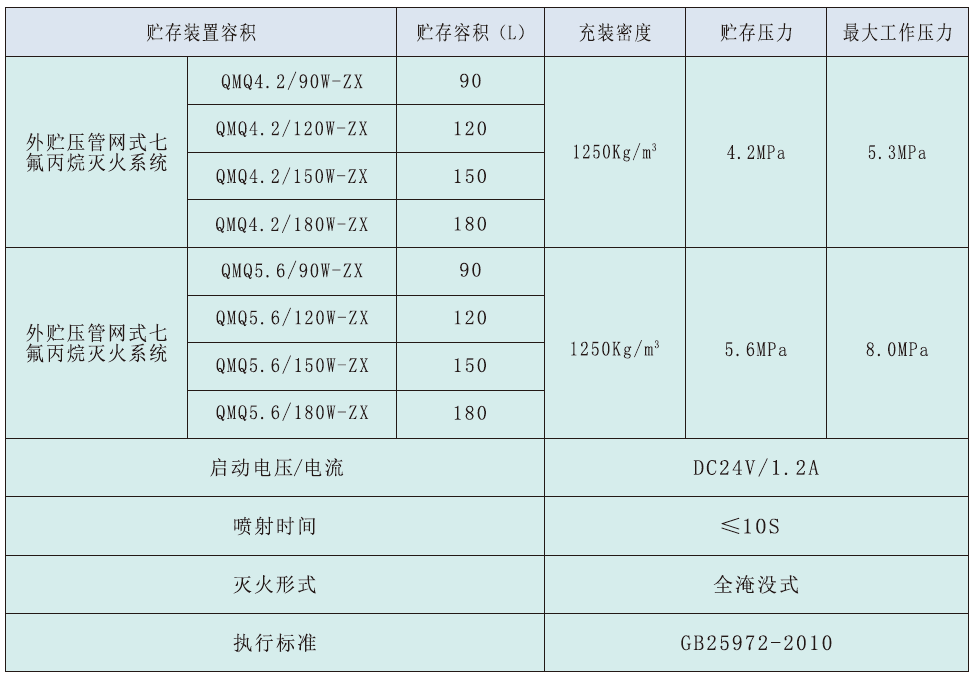

三、主要技术参数

四、外贮压式七氟丙烷灭火装置特性

输送距离远∶灭火剂在管道中所得到的输送压力高于灭火剂在容器内的贮存压力（饱和蒸汽压）,系统压力的变化相对于灭火剂贮存压力而言是升压。因此，可以有效地抑制灭火剂在输送过程中汽化减轻双相流现象的发生,改善流动性能,提高灭火剂的输送距离，可达260米。
